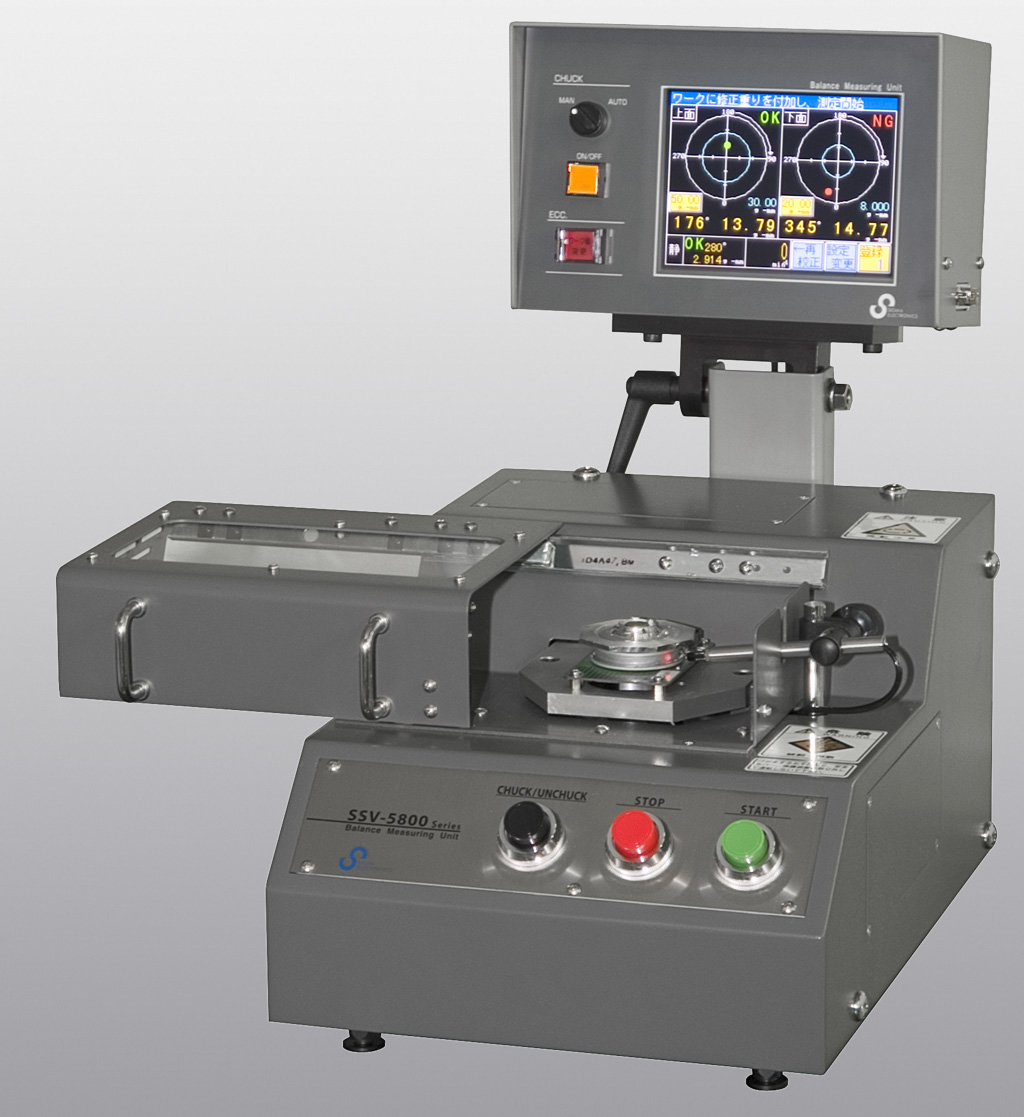

自己駆動ワーク用立形2面釣合い試験機

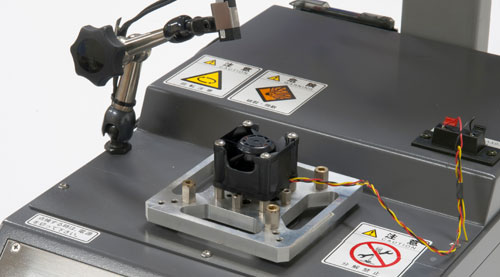

ポリゴンミラーモータ、HDD用スピンドルモータ等、自己駆動ワークのアンバランスを高精度測定

・ロータ最大質量 :100g/400g
・最大外径 :ø100mm
・試験回転数 :最大120,000 min-1
・測定面数 :1〜2面
・到達最小比不釣合い:軸受精度に依存

用途

ポリゴンミラーモータ、HDD用スピンドルモータ等

主な特長

計測時間を従来の1/4に短縮

2面同時計測の導入により計測時間を従来の1/4に短縮

グラフィカル表示で簡単操作

「修正量」「アンバランス量」「静不釣合い」等をわかり易く表示。

二つのモードを装備

生産性を考慮し、修正作業を効率的に行う「修正モード」と、ワーク開発時に振動特性等を分析できる「分析モード」の二つのモードを装備。

拡張機能の追加が容易に可能

小型省スペース

無駄を徹底的に排除したコンパクト設計

SSV2-5800シリーズ仕様比較表

仕様表
型番 SSV2-58001A SSV2-58004A
試験体 最大質量 100 g 400 g
最大外径 ø100mm
架台寸法 110mm×100mm
機構部 試験回転数 61,000min-1 120,000min-1 61,000min-1 120,000min-1
振動架台 ソフトタイプ
計測部 測定面数 1〜2面
偏心補正機能 機能付
到達最小比不釣合い 試験体の軸受精度に依存
表示器 5.7インチTFTカラー液晶タッチパネル
最小表示不釣合い 0.01mg
表示方式 極座標表示および分力(3〜99)表示(修正おもりは付加/削除を任意に選択可能)
ワークデータ記憶数 50個(但しUSBメモリを追加することで無制限)
データ通信 USBメモリ/USBケーブルによるバランスデータの転送(オプション)
その他 電源電圧 AC100V
装置寸法 260mm(W)×450mm(D)×430mm(H)
装置質量 約26kg
オプション プリンタ マイクロドットプリンタ
チャック エア作動式3爪チャック
特別仕様 max 400,000 min-1まで測定可能
