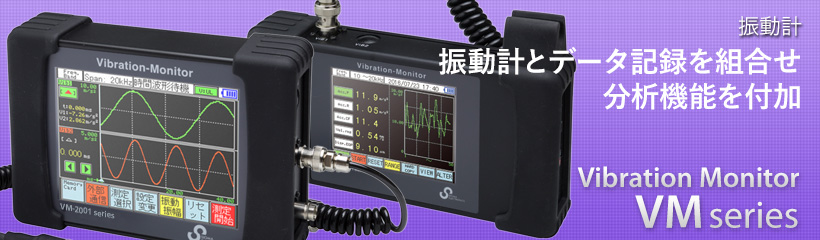

VMシリーズ共通特長
●振動シビアリティ規格 JIS B 0907相当
●加速度・速度・変位を同時計測・記録
●FFT（スペクトル）、時間波形機能付
（VM-1001H・VM-2001H標準装備）
●PCとのUSB通信、画面のハードコピー
●microSDカードに自動保存
●バッテリ/ACアダプタ併用可能
振動計VM-1001H/Sの特長
●小型軽量3.5インチ液晶画面
●1ch計測のシンプルタイプ
●周波数分析機能を搭載（Hに装備）
●時間波形の機能を使用して振動波形を記録可能（Hに装備）
●軸受諸元を設定する事により軸受診断が可能（Hに装備）
振動計VM-2001H/Sの特長
●5.7インチ見やすい大型液晶画面
●2ch同時計測・診断
●2chを上下分割・重ね表示
●周波数分析機能を搭載（Hに装備）
●時間波形の機能を使用して振動波形を記録可能（Hに装備）
●軸受諸元を設定する事により軸受診断が可能（Hに装備）
仕様表
| 仕様 | VM-2001H | VM-2001S | VM-1001H | VM-1001S | |
|---|---|---|---|---|---|
| 振動入力チャンネル数 | 2ch | 1ch | |||
| 信号入力 |
CCLD 24V 2mA, BNCコネクタ ※電荷出力型加速度ピックアップを使用する際は別売のチャージコンバータが必要です。 |
||||
| 測定範囲 | Acc. Peak | 最大値 : 280m/s² | |||
| Acc. RMS | 実効値 : 200m/s² | ||||
| Acc. C.F. | 波高率 = Acc. Peak / Acc. RMS | ||||
| Vel. RMS | 実効値 : 400mm/s at 80Hz | ||||
| Disp. RMS | 実効値 : 800μm at 80Hz | ||||
| Disp. EQP-P | 等価 p-p 値 : 2240μm at 80Hz | ||||
| 周波数範囲 | 加速度 |
10Hz ～ 10kHz ±1.5dB (at 80Hz) 10Hz ～ 20kHz -3.0dB (at 80Hz) |
|||
| 速度 | 10Hz ～ 1kHz (at 80Hz, JIS B 0907-1989に準拠) | ||||
| 変位 | 10Hz ～ 1kHz (at 80Hz) | ||||
| 振動値分解能 | Acc.P：振動測定範囲の1.3% | ||||
| フィルター機能 | 【HPF】 | 3Hz / 10Hz / 1kHz 遮断特性：-24dB/oct | |||
| 【LPF】 | 200Hz / 1kHz / 5kHz / 20kHz 遮断特性：-24dB/oct | ||||
| 分析機能 | オーバーオール振動分析 |
測定項目 : Acc. Peak, Acc. RMS, Acc. C.F. Vel. RMS, Disp. EQP-Pを同時表示 Disp. EQP-P は Disp. RMS と切り替え可能 振動履歴 : 直前の振動データ(最大400点)を外部装置無しで表示可能 |
|||
| FFTアナライザー | ○ | - | ○ | - | |
|
測定項目 : Acc. RMS, Vel. RMS, Disp. EQP-P, Envelope (包絡線) 最高分析周波数 : 200, 500, 1k, 2k, 5k, 10k, 20k (Hz) ライン数 : 64, 128, 256, 512, 1024, 2048, 4096, 8192 ※上記2項目の組み合わせを「周波数分解能」として表示 |
|||||
| 時間波形 | ○ | - | ○ | - | |
|
測定項目 : Acc. 最高分析周波数 : 200, 500, 1k, 2k, 5k, 10k, 20k (Hz) ライン数 : 25, 50, 100, 200, 400, 800 ※上記2項目の組み合わせを「フレーム時間軸長」として表示 取得波形のFFT演算が可能 |
|||||
| 表示器 |
5.7インチ カラー液晶 2ch時は上下分割表示、重ね表示、切り替え表示が選択可能 ※測定モードにより異なります。 |
3.5インチ カラー液晶 |
|||
| 表示ランプ | 充電中 / 充電完了 | ||||
| パネルI/F | 液晶タッチパネル | ||||
| ゲイン切り替え機能 | 自動/手動を選択可能 | ||||
| データログ機能 | 全分析モードに搭載、データ保存間隔は任意に設定可能 | ||||
| USBポート |
USB mini-B 画面のハードコピー、PCへのデータ転送が可能 |
||||
| micro SDカードスロット | データログ (.csv)、 画面のハードコピーが可能 | ||||
| 使用環境 |
温度 : 10 ~ 40℃ (結露なきこと) 湿度 : 20 ~ 80%RH ※本体のみ |
||||
| 電源 |
Li-ionバッテリ (最大3時間測定可能) ACアダプタ (AC100 ～ 240V ±10% 50/60Hz) |
||||
| 寸法 (mm) | 187.5(W) × 53.5(D) × 130(H) | 180(W) × 45(D) × 100(H) | |||
| 質量 | 800g | 350g | |||
| 標準付属品 |
1. ACアダプタ ×1 ※どちらか一つ選択 •国内仕様 : UN318-0628 (AC100 ～ 240V ±10%, 50/60Hz) •海外仕様 : UI318-06 (AC100 to 240V±10%, 50/60Hz) いずれもプラグ形状Aタイプ 海外仕様はACコード変換方式です。 ACコードはお客様にてご用意ください。 2. CD-ROM ×1 取扱説明書 (PDF), インストールソフト |
1. AC アダプタ ×1 ※どちらか一つ選択 •国内仕様 : UN312-5920 (AC100 ～ 240V ±10%, 50/60Hz) •海外仕様 : UI318-06 (AC100 ～ 240V±10%, 50 to 60Hz) いずれもプラグ形状Aタイプ 海外仕様はACコード変換方式です。 ACコードはお客様にてご用意ください。 2. タッチペン ×1 型式 : PDA-PEN16 メーカー : サンワサプライ 3. CD-ROM ×1 取扱説明書 (PDF), インストールソフト 4. 振動センサ ×1 型式 : SAF12C 感度 : 10mV/(m/s2) ケーブル長 : 2.5m (カールコード) 絶縁 : 対応 防水 : 対応 5. センサ固定マグネット ×1 型式 : SHXU16 吸着力 : 58.8N |
|||
| オプション |
1. 振動センサ 型式 : SAF12C 感度 : 10mV/(m/s2) ケーブル長 : 2.5m (カールコード) 絶縁 : 対応 防水 : 対応 2. センサ固定マグネット 型式 : SHXU16 吸着力 : 58.8N |
- | |||
フルスケールレンジ表
| Gain No. | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acc. Peak [m/s2] | 280 | 140 | 80 | 40 | 18 | 9.0 | 3.5 | 1.2 | 0.5 | 0.25 | 0.07 | 0.01 |
| Acc. RMS [m/s2] | 200 | 100 | 60 | 30 | 14 | 6.5 | 2.5 | 0.9 | 0.4 | 0.2 | 0.05 | 0.01 |
| Vel. RMS [mm/s] | 400 | 200 | 120 | 60 | 28 | 13 | 5.0 | 1.8 | 0.8 | 0.4 | 0.10 | 0.02 |
| Disp. RMS [μm] | 800 | 400 | 240 | 120 | 55 | 25 | 10 | 3.5 | 1.5 | 0.8 | 0.20 | 0.04 |
| Disp EQP-P [μm] | 2240 | 1120 | 670 | 335 | 155 | 70 | 25 | 10 | 4.4 | 2.2 | 0.55 | 0.10 |
※条件・・・センサ感度：5mV/(m/s2)、入力信号：80Hz、HPF：3Hz、LPF：20kHz
