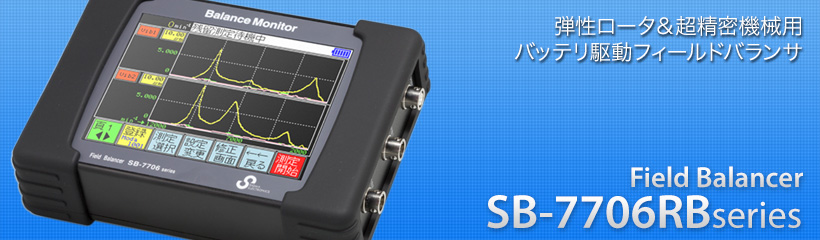

弾性ロータ&超精密機械用フィールドバランサ

 SB-7706RBシリーズは、多速度・多面法を導入した弾性ロータ用のバッテリ駆動タイプ。出張や工場内の持ち運びに便利です。

用途

・マシニングセン夕、繊維機械、高速タッピングセンタ一等の加減速する高速回転機械
・NC旋盤、高速金型加工機、高速スライサ、ダイシングソ一、内面研削盤、木工機械、粉砕機、ブ口ア、ポンプ、コンプレッサといったあらゆる回転機械
・研削盤(平面研削盤、成形研削盤、センタレス研削盤、円筒研削盤)もオプションで修正可能

型式バリエーション

主な特長

SB-7705

弾性ロータのバランス修正に有効な多速度・多面測定

・当社独自の「多速度・多面測定」法の採用により、任意の回転数範囲で全域の振動を低減(測定面数:1面~4面)
・運転回転数範囲に危険速度を持つロータのバランシングに最適

小型軽量で出張・工場内の持ち運びに便利

・バッテリ駆動で連続8時間駆動可能(スリープモード適用時)

使いやすさ + 高精度

・操作性と振動検出精度を改善(当社比5倍)
・画面を写真データとしてmicroSDに保存
・オーバーオール振動計、FFTアナライザを標準装備

開角計算によるバランス修正方式に対応(オプション)

・研削砥石のバランス修正だけでなく、一般回転機械にバランス駒の機構を設ける事により、現場での修正ウェイト作りを省いて、バランス修正が可能です。(G:1面 / GW:2面修正に対応)

開角計算動画解説

主なオプション

・開角計算釣合せ(砥石のバランス修正その他)
・多面測定用 振動センサ+ケーブル

梱包重量・サイズ 価格一覧表 PDFカタログ 技術資料

USBポート:
mini-Bタイプコネクタ
(PCへのデータ転送/画面のハードコピー)
microSDカードスロット

トランクケースに本体・付属品すべて収納
外寸:385(W)×120(D)×255(H)
総質量:約4.5kg

型式について 操作手順

SB-7706RBシリーズ仕様比較表
